批量识别

批量识别：

通过识别图纸中某一图例，将整张图纸中所有相同属性的图例一次性提取出来，并得到数量

操作步骤：

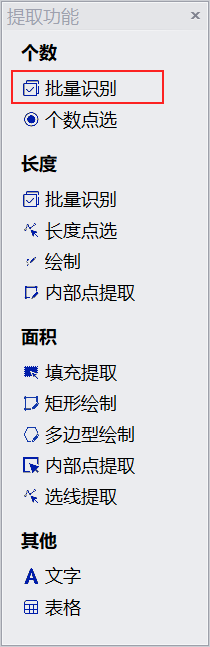

1、选择【个数-批量识别】选项

 

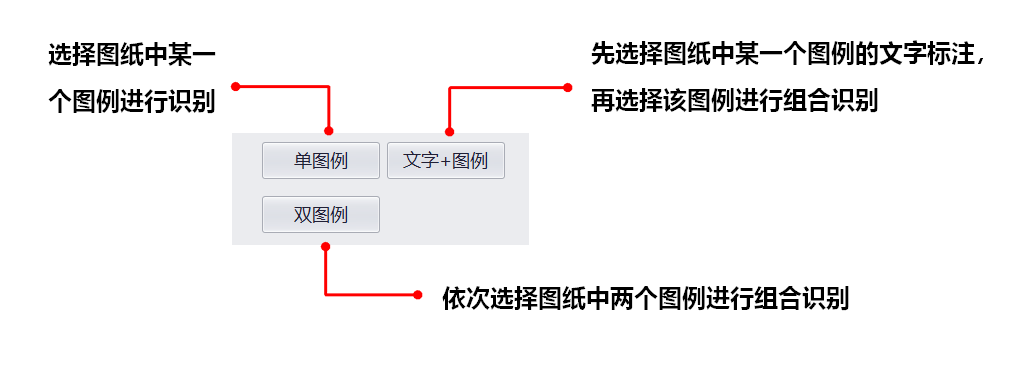

2、选择需要进行识别的功能，包含以下功能：

 

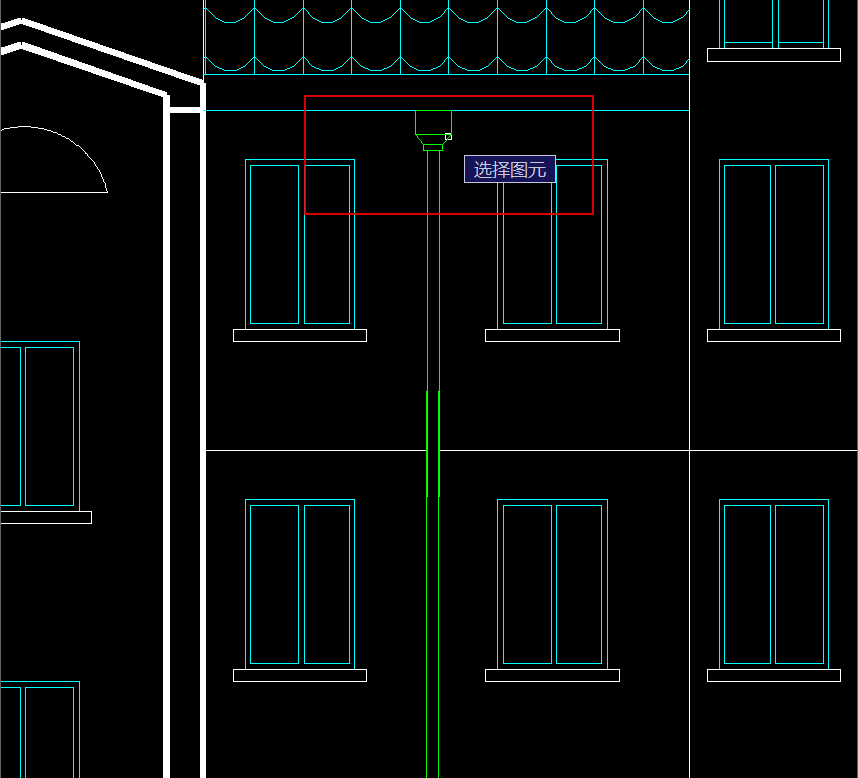

3、在图纸上找到需要进行识别的图元，鼠标左键单击选择

 

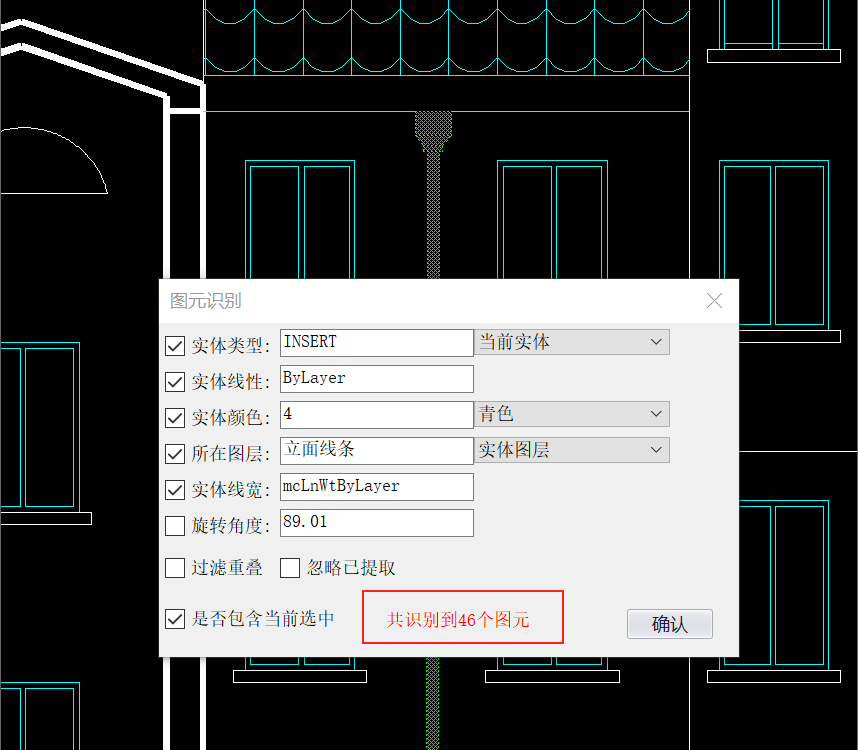

4、若识别成功，被识别的图例会进行着色，并会显示下图所示结果

 

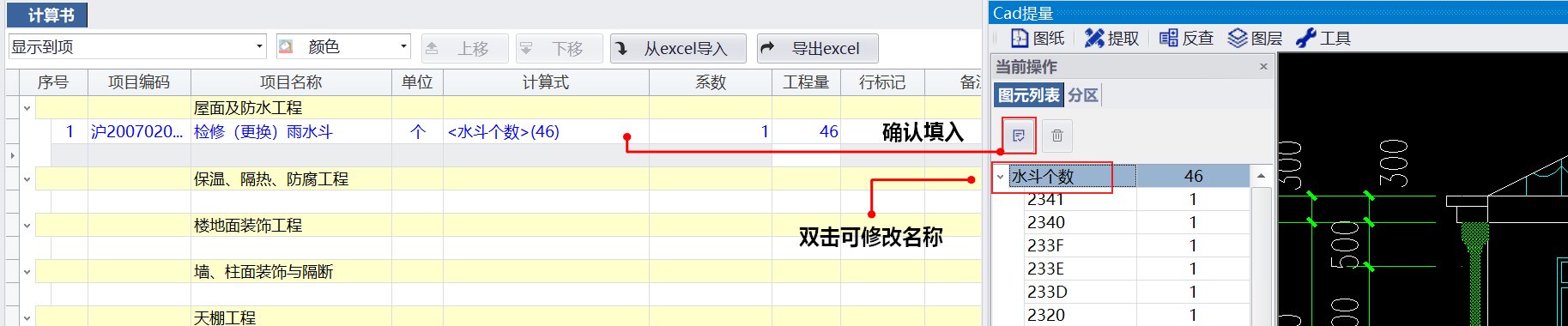

5、点击确认后，会在图元列表中显示识别的CAD个数，并可修改已识别的图元名称。点击【确认输入】后，结果会自动填入至计算式中

分区：

分区：若只需要计算图纸中部分区域所含的数量，使用该功能可以合理设定需要提取的区域
操作步骤：
1、选择【个数-批量识别】选项

 

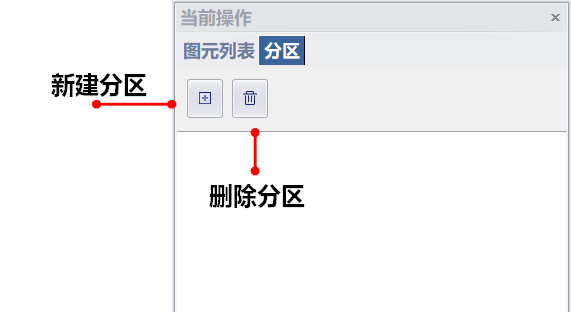

2、在分区选项中选择【新建分区】

 
3、在图纸中通过点取两个矩形对角点以设定分区范围，已分区的区域矩形外框为橘色

 
4、选择分区后，再选择需要进行识别的功能，剩余步骤同上
