各有关单位：
现将《上海市公用管线定向钻进工程补充预算定额》予以发布，并作如下说明：
一、本定额适用于上海市行政区域范围内的公用管线定向钻进工程。
二、本定额隶属于《上海市公用管线工程预算定额（2000）》，公用管线定向钻进工程中未包含在本定额中的项目可套用《上海市公用管线工程预算定额（2000）》中相应子目。
三、本定额自2012年4月1日起施行。原《水平定向钻进敷设给水管道预算定额（试行）》（沪建市管［2005］14号）同时停止执行。凡在本定额发布前已签订合同或协议中有明确规定的,仍以原合同或协议为准。
四、本定额由上海市建筑建材业市场管理总站负责解释。
附件:上海市公用管线定向钻进工程补充预算定额.doc
上海市建筑建材业市场管理总站
二○一二年二月六日
上海市公用管线
定向钻进工程补充预算定额
上海市建筑建材业市场管理总站
二○一二年二月

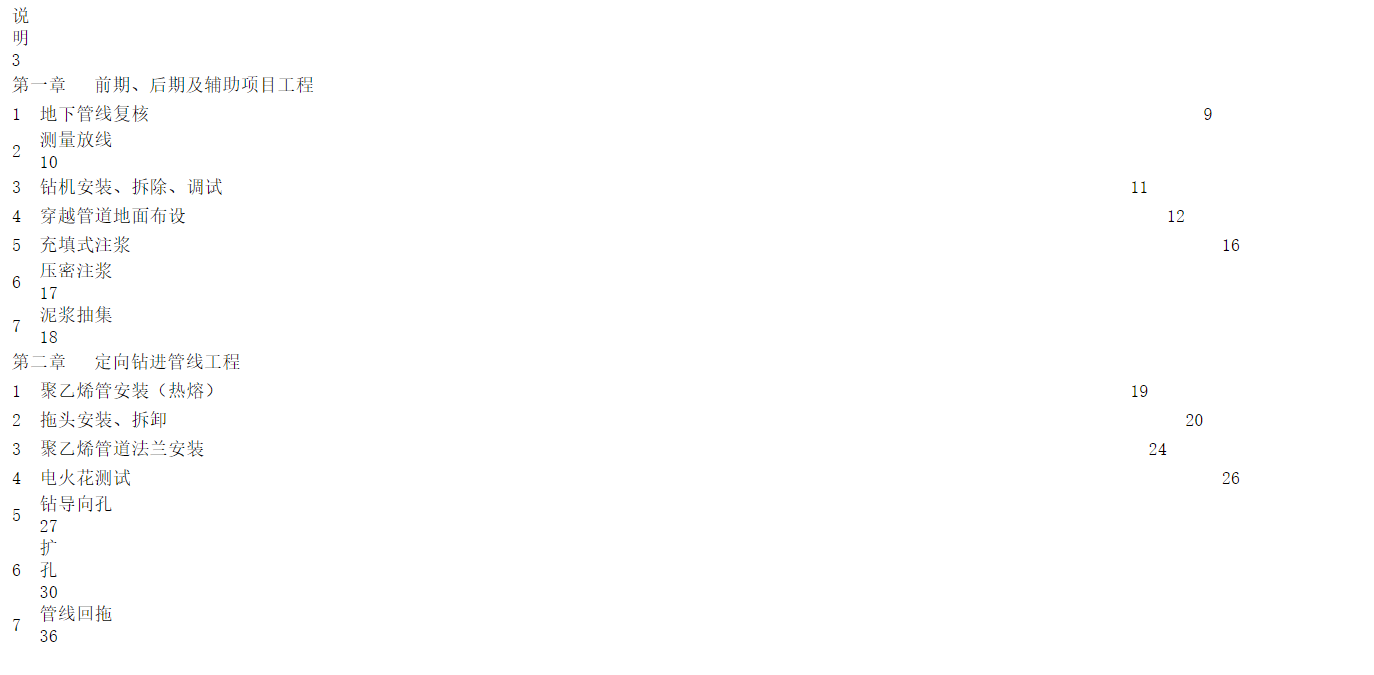

目 录
说 明
一、《上海市公用管线定向钻进工程补充预算定额》（以下简称本定额）依据国家和本市的现行设计规范、安全技术操作规范、施工验收标准，在《上海市公用管线工程预算定额（2000）》和《水平定向钻进敷设给水管道预算定额（试行）》的基础上，结合本市公用管线定向钻进工程工艺特点，并参照近年来本市公用管线定向钻进有关工程项目的资料编制而成。
二、本定额适用于上海市行政区域范围内的公用管线定向钻进工程。
三、本定额是统一本市公用管线定向钻进工程预结算工程量计算规则、项目划分与计量单位的依据，是完成规定计量单位分项工程计价的人工、材料、施工机械台班消耗量的标准，是编制施工图预算、进行工程招投标、办理竣工结算及编制单位估价表以及技术经济指标的基础。
四、本定额中未包含的项目可套用《上海市公用管线工程预算定额（2000）》和其它相应的预算定额，也可编制补充定额。补充定额需报上海市建筑建材业市场管理总站备案。
五、本定额中人工工日按综合工日取定，人工消耗量以《上海市公用管线工程预算定额（2000）》为依据，并参照近年来本市公用管线定向钻进有关工程项目的资料，结合施工现场测定资料为基础综合取定，已考虑了增加相应的人工幅度差。
六、本定额中材料消耗量以《上海市公用管线工程预算定额（2000）》为依据，并参照近年来本市公用管线定向钻进有关工程项目的资料取定。定额子目中仅列出主要材料及主要辅助材料等。难以计量的零星材料即其他材料费以该项目材料费之和的百分率表示。本定额中所有材料、配件、总成件的消耗量均按合格的标准规格产品编制。凡规范及设计有特殊要求或注明材料规格、等级强度的材料、配件应按规范及设计要求选用。
七、本定额中机械台班消耗量以《上海市公用管线工程预算定额（2000）》为依据，并参照近年来本市公用管线定向钻进有关工程项目的资料，结合施工现场测定资料为基础综合取定，已考虑了增加相应的人工幅度差。定额中的机械类型、规格按常用的主要机械类型综合确定，与定额中的台班消耗量相对应。难以计量的零星机械即其他机械费以该项目机械费之和的百分率表示。在使用活动发电设备时，扣除用电设备机械台班的13%，另增加活动发电设备的实际使用台班量。
八、本定额中有关项目的说明：
（一）公用管线定向钻进工程分为两部分，即前期、后期及辅助项目工程和定向钻进管线工程。
前期、后期及辅助项目工程包括：1.地下管线复核；2.测量放线；3.场地平整（）；4.拆除路面路基（）；5.土方开挖（）；6.打、拔钢板桩，安装、拆除钢板桩支撑（）；7.人工回填沟槽土方（）；8.钻机安装、拆除、调试；9.穿越管道地面布设；10.充填式注浆；11.压密注浆；12.泥浆抽集；13.泥浆池砌筑（）；14.管道冲洗消毒（）；15.管道试压（）；16.强度试验（）；17.气密性试验（）；18.管道吹扫（）；19.管道清通（）；20.管道置换（*）。
定向钻进管线工程包括：1.聚乙烯管安装（热熔）（dn500以下）；2.钢管安装（）；3.钢管安装（氩电联焊）（）；4.拖头安装、拆卸；5.聚乙烯管道法兰安装；6.电火花测试；7.管道焊缝超声波探伤（）；8.管道焊缝X射线摄影（）；9.热收缩套（）；10.聚乙烯包覆外防腐（*）；11.钻导向孔；12.扩孔；13.管线回拖。
注：上述带“*”者套用已发布的相关子目。
（二）地下管线复核子目用于施工前对作业影响区域内的既有地下管线进行复核定位，已综合考虑原有地下管线的不同材质及采用的探测工艺和仪器。既有地下管线的探测范围应符合规范要求，宽度不小于定向钻进管线中心线两侧各5m，长度可按入、出土点水平长度两侧各加10米计，采用m2为单位。双管或多管定向钻进的间距在10米以内时，宽度可按最外侧两根管道设计中心距两侧各5m计，管道间距在10米以外时，复核面积分别计算。
（三） 拆除路面路基根据施工现场的路面结构、土壤类别及挖土方式，套用《上海市公用管线工程预算定额（2000）》的相关子目，工程量按照设计图纸的要求计算。土壤类别划分标准参照《上海市公用管线工程预算定额（2000）》的相关说明。湿土排水工程量按照《上海市公用管线工程预算定额（2000）》计算规则进行计取。若施工中实际发生余土外运，可按相关规定另行计算。
（四）钻机安装、拆除、调试子目中不包括场外运输费用，施工中可按相关规定另行计算。
（五）管道地面布设子目中滚轮架根据定向钻进管线口径不同，分为小、中、大三种规格，管道公称直径DN300以内、公称外径dn315以内为小型滚轮架，公称直径DN600以内、公称外径dn630以内为中型滚轮架，公称直径DN600以上、公称外径dn630以上为大型滚轮架。该子目按正常施工场地条件考虑，若因场地受限而发生管道整体平移，可按相关规定另行计算。
（六）注浆分为充填式注浆、压密注浆两种类型，分别采用m，m3为单位计算工程量。若施工组织设计中注浆管随定向钻进管道永久性埋设，可扣除该子目中摊销量，另行增加实际材料消耗量。
（七）泥浆抽集的工作内容为定向钻施工过程中产生的多余泥浆抽吸，不包括泥浆外运内容。若施工中实际发生，可按相关规定另行计算。
每米管道对应的泥浆抽集总量可按下公式计算：
V= KLπD2/4
式中：
V—管道泥浆抽集总量（m3）
K—管径系数
L—管道长度（m）
D—回扩孔终孔外径（m）

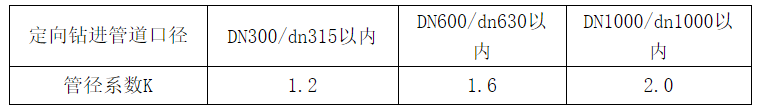

管径系数见下表：
（八）泥浆池可根据现场实际情况，按设计或施工方案要求的尺寸进行砌筑。
（九）若因场地条件而实际发生场地平整，其面积可按施工组织设计或施工方案的有关内容进行计算。管道试压及强度试验、气密性试验子目，应增加闷（堵）板安装、拆除，闷（堵）板摊销量按四次考虑。
（十）拖头安装、拆卸子目根据材质不同分为PE拖管头和钢拖头两种，聚乙烯管道法兰安装与《上海市公用管线工程预算定额（2000）》的碳钢法兰（盖）安装等相关子目配套使用时，扣除该子目中法兰用螺栓和垫片的消耗量。
（十一）为确保施工质量，若需对每处焊缝接口进行防腐加强处理，其热收缩套的数量可按设计或施工方案的要求，按实计取。

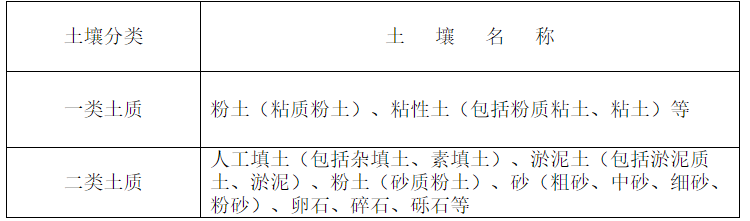

（十二）钻导向孔、扩孔子目中分为一类土质、二类土质，应按施工现场实际情况套用相应子目。土壤类别可按下表划分：

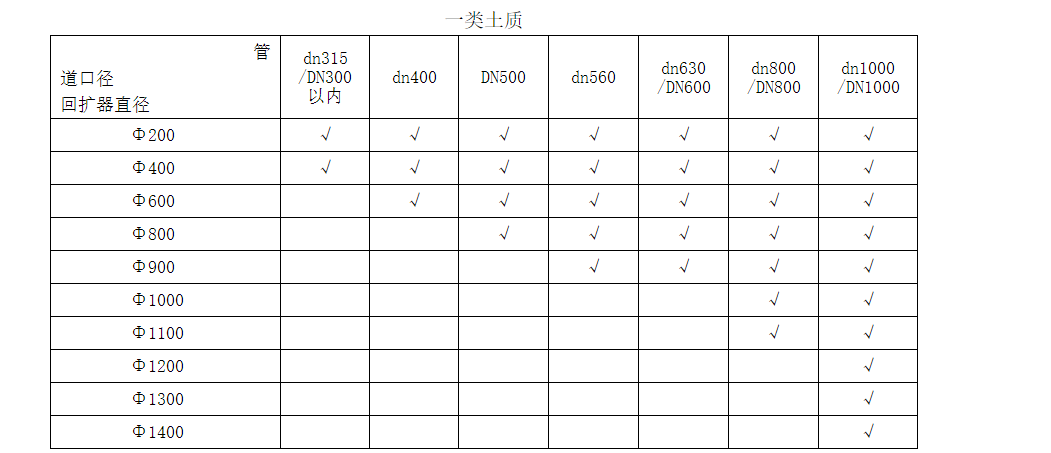

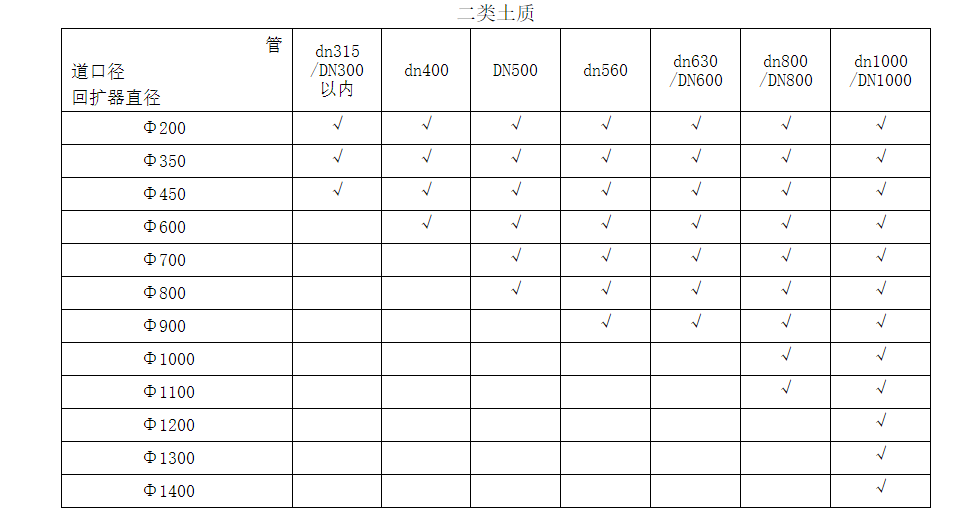

十三）扩孔施工应按有关技术规范的要求，根据定向钻进管线的管径、地质条件、设备能力等，分一次或几次逐级进行。扩孔口径自小至大依次进行，最终扩孔直径按设计要求或施工方案确定，无明确要求时可按规范要求取定向钻进管道口径的1.2～1.5倍。回扩器级配根据施工组织设计或施工方案确定，可参见下表：

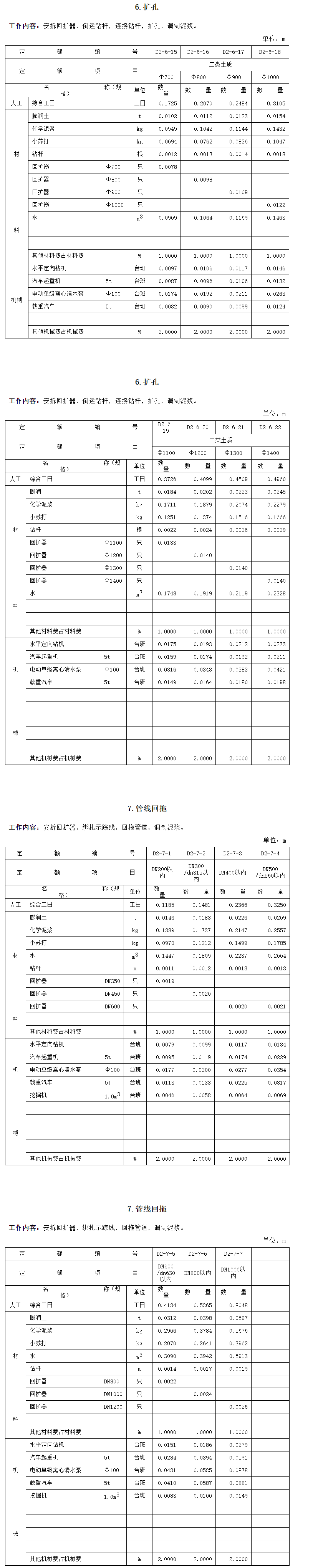

（十四）钻导向孔、扩孔及管线回拖工程量均按延长米计算，其中管线回拖工程量按钻导向孔长度每端各加1.5m。

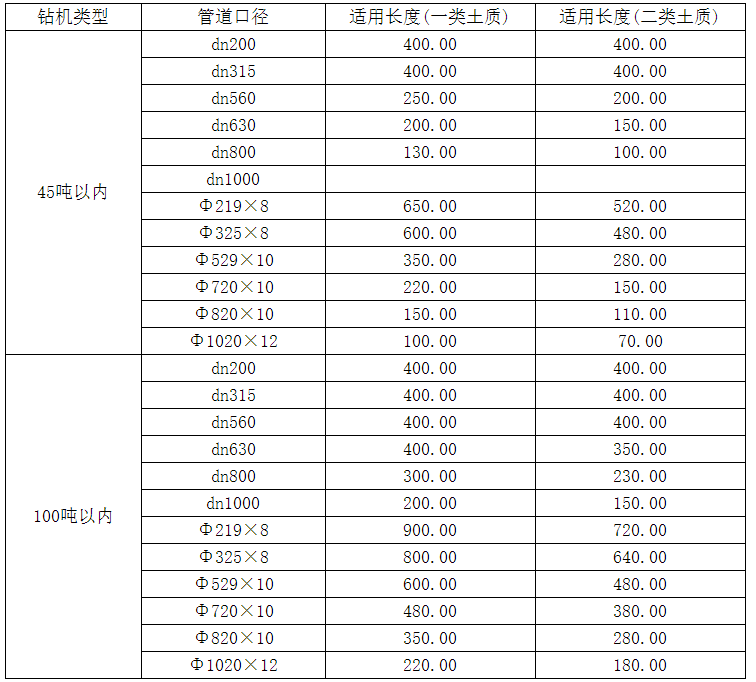

（十五）本定额系参照近年来本市公用管线定向钻进工程的典型项目资料编制而成。钻机的类型应根据其技术性能，按照设计或施工方案内容进行选用，无明确要求时按规范要求及管材抗拉性能选用，可参见下表：
超出上表的长距离定向钻进工程可根据实际情况确定。
九、本定额中定额编号为D×—×—×，×均用阿拉伯数字表示。
其中：D表示定向钻进；
第一部分的×表示章序号；
第二部分的×表示节序号；
第三部分的×表示子目序号。
十、本定额中注有“××以内”或“××以下”者，均包括××本身；“××以外”或“××以上”者，均不包括××本身。
第一章
前期、后期及辅助项目工程

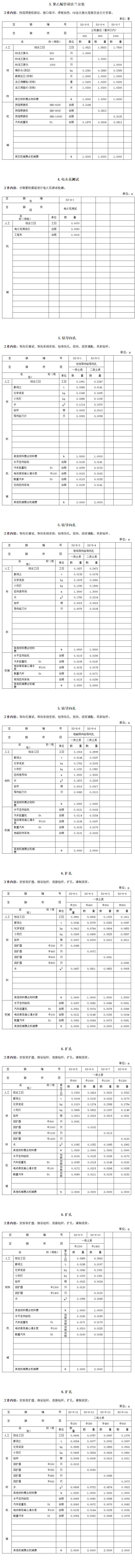

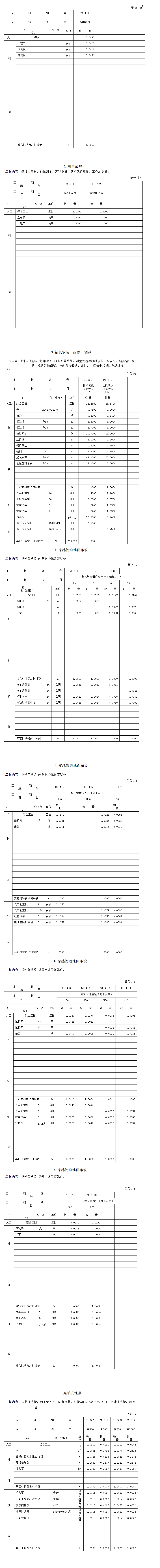

1.地下管线复核
工作内容：坑探、开井盖,复核业主提供的地下管线的位置、走向、埋深。
