第一节 通用项目工程
通用项目工程是《上海市公用管线工程预算定额》 中的第一分册。通用项目工程是由拆除工程、土方工程、打桩工程、其他通用工程和街坊路面修复工程等内容组成，共分为五章二十一节三百十二目。
通用项目工程是公用管线工程预算定额中的重要内容，它是埋设给水管道、燃气管道及地下电缆敷设工程时所不可缺少的工程内容。为了使新定额能同时适用于给水管道和燃气管道工程编制通用工程预算，已综合考虑了二者施工中共性的工艺和工序，确定了可供该二类工程共同使用的定额消耗量和工程量计算规则。对于二者不同专业特点的工程内容及定额水平定额中也分列了子目（如阀门井砌筑等）。“九三”定额通用项目工程中拆除工程、土方工程、打拔工具桩、其他通用工程的工作量是用预算定额形式来计算工程直接费；修路费，余土场外运输费，钢板桩租赁费、大型机械进出场费是用定额文字直接费的形式来计算费用的。但在新定额中工程直接费内容只包括使用消耗量定额计算出来的这部分造价，和以费计算的直接工程费用，如余土场外运输费，钢板桩租贷费、大型机械进出场费等。但不包括修路费、施工影响范围内的地面构筑物加固、搬迁及其他公用管线加固、搬迁等间接费用。这部分内容的费用将列人施工措施费中。
新定额中的材料用量已包括操作及场内运输损耗，零星材料均包括在其他材料费内，以“% ”表示计入基价。二次驳运的损耗可根据实际发生情况由甲乙双方商定。
一、拆除工程
拆除工程是指在埋设公用管线工程过程中，需拆除管道沟槽内的道路面层及基础和地下构筑物的工程内容。拆除工程的主要工作内容有：施工准备、翻挖清除旧料、堆放或装车，150 米场内运输、清理拆除现场。但不包括场外运输。
工程量计算规则
拆除工程的计量单位有三种：路面与基层以平方米（面积）为计量单位。侧、平石部分以米（长度）为计量单位。构筑物部分以立方米（体积）为计量单位。
（一）路面、路基部分
定额中拆除路面、路基部分的内容是按道路的类型进行划分的，并可以根据路基的厚度对定额的消耗量进行换算。
拆除路基部分的面积是根据埋设管道的长度和沟槽宽度来决定的。而沟槽宽度是由管道口径来决定的。
在定额中规定了不同管径的沟槽宽度。见《工程量计算规则》 。
（二）人行道部分：
定额中拆除人行道内容分为拆除预制混凝土板、现浇混凝土坡道、平石、侧石、侧平石等子目。侧平石的拆除长度是根据沟槽的施工范围确定的。拆除现浇混凝土坡道可以根据路基的厚度对定额的消耗量进行换算。
（三）构筑物部分：
所谓拆除构筑物是指拆除施工沟槽范围内的地下构筑物。定额中拆除构筑物内容分为石砌体、砖砌体、混凝土三种类型。拆除构筑物的体积是以构筑物的实体积（也可称实际拆除体积）来计量。
二、土方工程
土方工程是指在埋设公用管线工程过程中，需开挖、运输、回填、平整场地等工程中的土工内容。开挖沟槽土方（包括阀门井基坑的开挖，不包括顶管工程中基坑和接收坑的开挖）包括人工挖土和机械挖土二种形式。
考虑定额使用的合理性。并与原“九三”市政工程预算定额中移植的相关子目保持一致，这次修编中对个别子目作了调整，如“人工挖土”子目原“九三”公用定额按深度划分为0一1 . 5 米，0一2 米，0一3 米，0一4 米四项，而原“九三”市政工程预算定额子目划分只分深度为0 一2 米，0 一4 米二项。考虑个别子目设置间距太近，故这次修订取消了0 一1 . 5 米这一项。这次保留“人工运土方”子目主要适用于大坡度、施工空间狭小必须人工运土处，如围堰、桥管桩等一些特殊场合。参照全统市政工程预算定额编排改为“人工运土方”及“双轮斗车运土方”，按运距划分子目，取消原“回填土方运输”子目以免重复。机械土方运输新增了一千米以外的子目。又如“机械挖土”子目原“九三”公用定额划分为。一1 . 5 米，0一2 米，0 一4 米，而不是按土质划分，“九三”市政定额机械挖土只有0一6 米一个子目，土质均已综合考虑，因为沟槽深度不同，土质也不会相同，市政排管与公用管线施工深度还是有所不同。因此土质综合也不尽相同，而要测算原始数据比较困难。而新老全统市政定额机械挖土均是按Ⅰ 、Ⅱ、Ⅲ 、Ⅳ 类土质划分，对挖土深度不作调整。我们觉得还是较为合理的。在考虑既与市政定额工程保持相关一致性又兼顾及公用管线施工特点情况下，这次修编中取消了机械挖土按深度划分的子目，而按全统市政定额改为按土质划分，并将Ⅰ 、Ⅱ、Ⅲ 、Ⅳ 类土合并成Ⅰ 、Ⅱ类土质及Ⅲ 、Ⅳ 类土质二个子目，机械挖淤泥、流砂，则按“九三”市政定额编排合并成一个子目。关于机械回填土新定额仍按机械土方运输根据运距选套子目。
“九三”公用定额规定φ300 以上管道的沟槽可使用机械挖土，φ300以下管道的沟槽一般采用人工挖土。新定额取消了这一规定，因为机械化施工是提高施工效率的主要手段，况且也是今后企业技术进步的方向。因此φ300以下管道既可使用机械挖土，也可采用人工挖土。在人工挖土中，城区内基本为三、四类土，农田一般为一、二类土。在建成的道路上开挖沟槽，不得计取平整场地费用。挖沟槽土方需放坡的，按规定计算放坡系数同时沟槽采用放坡开挖，不得再计取打、拔钢板桩费用。
土方工程中以立方米（体积）作为计量单位。
（一）本章机械挖土按照全统市政工程定额编排形式按土壤类别分列子目，因全国市政劳动定额未规定超深增加用工，故深度不同时不作调整。
（二）土方体积均以天然密实体积（自然方）计算。回填土按碾压后的体积按实方计算。
（三）管道作业坑和沿线各种井室，所需增加开挖的土方量按沟槽总土方量7 . 5 ％计算。
（四）定额中回填土，均按就近5 米内取土考虑，超过5 米者按以下办法计算
1 、就地取土或堆场内取土回填者，按回填土定额执行外，另按运土方定额计算。
2 、外运土回填者，可另行计算土方运输量
（五）因工程需要，采用轻型并点降水，可套用市政工程预算定额相应子目执行。
三、打桩工程
在实际施工中不用或极少使用的子目这次修编中予以删除。如打钢管桩，接桩，钢管桩内灌注混凝土等3 节13 个子目，在公用管线工程中实际上较少或未使用过，因此，本次修编予以删除。
（一）打桩土类根据全国市政工程统一劳动定额的说明划分为甲、乙、丙三级土，其物理力学性和沉桩时间见全统市政工程劳动定额的附表，如遇丙级土，按乙级土打拔工具桩人工和机械乘以系数1 . 43 。本章定额的打拔工具桩的土类，已根据甲、乙、丙三级土进行了综合取定，一般情况下，定额消耗量不作调整。
（二）打拔工具桩水上和陆上作业的区分。岸线措施工期间最高水位时，水面与河岸的相交线，自相交线向水面方向延伸1 . 5 米，1 . 5 米以外时均为水上作业；1 . 5 米以内时，水深1 米以内为陆上作业；水深1 米以上。两米以内按水陆各50 ％计算；水深2 米以上为水上作业。水深以施工期间最高水位为准。
（三）打桩工程机械配备，均按桩长及截面取定，不得因机械不同而调整消耗量。
（四）打混凝土桩，桩的运输均未包括在定额中。可另计构件运输费用。
（五）打送桩范围原市政定额取定为4 米，一般情况下均可适用，因此本次修编不作调整。
（六）钻孔灌注桩部分移植新土建定额。
（七）有关事项可详见本章说明及工程量计算规则。
工程量计算规则
（一）沟槽深度＜1 . 5 米，不得计取打拔钢板桩费用。沟槽平均深度＞1 . 5 米时，可以计取打、拔钢板桩费用。
（二）打、拔槽型钢板桩本次修改为按延长米（单面）计算，计量单位为每延长米。定额中打、拔槽型钢板桩采用20 号B 型槽型钢。
四、其他通用工程
其它通用工程是通用工程的一部份，是指除了可以单独分类的拆除工程、土方工程、打桩工程以外的通用工程，主要包括阀门井和支墩的土建工程，筑拆草包围堰、施工护栏、搭拆临时过道板，以及管道基础、管道闷头支撑、管道安装工程排水等公用管道安装过程中的附属工程。
（一）、阀门井砌筑一节，这次按标准图纸我们共增补了给水及燃气阀门井砌筑共44 项子目，阀门井砌筑本次修编中既考虑了按立方米计算，也考虑了按座计算。按座计算则根据标准设计图纸计算编制。根据这次修编规定混凝土、钢筋、模板全部分离，所以新增了混凝土、钢筋、模板子目，预制阀门井井盖板这次归并人预制、现浇钢砼一节，并新增了浇筑承台、立柱等子目。
（二）、管道支墩一节增加了自来水大口径管道、管件支墩16 项子目，支墩砌筑按测算资料与“九三”定额相差较大，在既尊重“九三”公用定额现状又达到设计要求情况下进行了适当调整，“九三”定额已有的子目仍保持原水平，新增补子目则按设计资料在编制子目时适当调整使其与原定额水平接近。
（三）、预制、现浇钢砼均按现场施工考虑，木模模板按混凝土接触面积计算。凡搭拆支架现浇钢砼时，其支架部分可另行计算。
（四）、围堰工程中除草包围堰外，施工单位认为需增补园木桩围堰。这次我们也参照“九三”市政定额和全统市政定额予以增补，围堰工程取土范围按50 米计算，超出50 米范围运土方可按挖运土定额计算，定额中粘土数量可按实际取土量调整。其中土方来源费包括土方运驳费可计人直接费。
（五）、施工护栏、搭拆临时便桥便道子目均移植市政定额。其中工程量计算仍参照了“九三”定额，与“九三”定额不同的是，其中部分材料，如大铁板、铁撑板等均已折算成消耗量。
（六）、有关事项可详见本章说明及工程量计算规则。
上述混凝土浇注工程是按自然养护计算的，如采用蒸汽养护、渗人早强剂及其他各类防冻措施，费用可另计入施工措施费。
其他通用工程一章汇总了各种类型的通用性工程，其计量单位有：立方米、平方米、组、座、处、米、米· 次、平方米· 次等，在使用过程中应注意工程量计量单位的准确性。
五、街坊路面修复工程
现在街坊小区内管线施工中常遇的路面修复，无法套用市政路面修复定额，而“九三”公用定额中也缺项，这次修编从新房修定额中移植了街坊路面修复一章计十八个子目。其适用范围是街坊小区内及除市政道路外的路面、人行地坪、侧平石修复工程。街坊小区外市政道路部分的管线施工路面修复仍应套用市政道路修复定额。市政道路部分的路面修复费，应按实际发生费用计人施工措施费。
第二节管道安装工程
《管道安装工程》是《上海市公用管线工程预算定额》（2000 ）中的第二分册。是由管道安装及拆除、钢制管件制作及安装、阀门及管件安装、管道内外防腐及探伤、燃气设备及材料制作与安装、给水设备及附件制作与安装、管道消毒、试压及吹扫、管道新旧管连接等内容组成，共分为十章一百六十一节一千四百七十四只子目。
《管道安装工程》预算定额的适用范围是城市新建、扩建的给水、燃气管道工程，同时也适用于改建、更新的城市给水、燃气管道工程。
本册定额的修订原则是反映上海地区城市给水、燃气管道工程社会平均消耗量水平，因此要达到以下几个目的、反映最新技术成果。并将各章编制情况说明如下：
一、本册定额是完成公用管线工程规定计量单位的分项工程计价的消耗量标准。体现以正常的施工条件、多数施工企业的装备程度、施工工艺、劳动组织及工期条件下的上海地区公用管线工程社会平均消耗量水平，既从当前企业的技术、施工和管理实际出发，也要有利于促进企业的技术进步和管理水平的提高。
二、定额项目基本满足上海地区公用管线工程计价的需要，遵循统一性、适用性、通用性、简明性的原则，力争项目齐全、覆盖面广、简明适用，并有利于计算机在工程计价和管理上的开发和应用。
统一性：既本册与其他册之间万本册与其他专业定额之间在项目设置、消耗量名称等方面统一概念、统一名词术语，统一符号和代码、统一编码、统一计量单位以及定额水平的基本平衡等。
适应性：即定额项目的设置应充分适应上海地区的公用管线施工操作特点，并充分反映已经成熟的“四新”技术项目。
通用性；即定额项目的设置能够基本适应每项工程的具体情况，必须取其共性，编制通用项目，使之在不同的工程上具有互换性。
简明性：即在一定范围内，定额项目及内容应适当综合，“粗”“细”适宜，按社会平均水平满足一般精度需要。这也是这次将给水、燃气工艺相近、耗量相同的子有合并后以标准项目形式列人的原因之一。
三、本册定额的项目名称，项目内容的选定，以简明适用为原则，以“九三”定额为基础，适当进行调整，并参照或移植新编“全统市政定额”及“全统安装定额”、以及新编新安装定额的部分项目，并结合实际使用情况，删除一些非常用的项目如铸铁管的膨胀水泥接口等，补充大量反映“四新”技术的项目。如塑料管、球墨管、钢管（氩电联焊）、多跨桥管安装、不断水开梯等等。
新修编的《管道安装工程》 册这次将原“九三”定额“给水管道工程”和“煤气管道工程”册中共有的项目合并后以标准项目形式列人，而“给水管道工程”和“煤气管道工程”中的专业设备及表、灶具安装则还分章表现。如：钢板卷板安装则不分给水或煤气只按管径排列等。定额项目所列材料应按有关设计及施工实际需要，进行适当调整。如：桥管项目中排气阀及抱箍设计均已变更，施工中已用瓶装乙炔气代替乙炔发生器，乙炔计量单位也由立方米改为kg 等等。新定额对同一工种相似项目也适当归并。如：燃气管道安装子目中相似项目的人工煤气置换，天然气置换，氮气置换归并为气源置换一个子目。常用项目则按施工工艺不同分列子目，方便使用。所有项目名称，材料名称及规格按相关规定确定术语。如：煤气管道安装中的“煤气”均改为“燃气”。“水泥425 # ”改为“普通硅酸盐袋装水泥32 . 5 级”、“双外螺丝”改为“内接头”、“内螺丝”改为“外接头”等。因此新定额发布后，使用人员有一个熟悉过程。与原来单位中使用的工艺名称、材料名称也有一个规范交替过程。新定额子目中项目排列按分部分项归类确定。施工操作方法以上海地区常用做法为准。安装（吊装）机械的型号一般按常用规格予以取定。新型机械按规定测算后增列。
四、项目设置调整变更：本册定额是根据“九三”定额中第二分册《给水管道工程册》和第三分册《煤气管道分册》合并后，经过重新修订编排而成。原“九三”定额给水工程册有5 章57 节619 个子目，煤气管道工程有5 章76 节606 个子目，经过征询各方意见，修编后的本册定额根据合理、简化、综合适用的原则对原“九三”定额的二册编排形式及项目设置作了较大调整。不仅增加和延伸了定额子目内容，如管道、管件安装口径的延伸，还对原有定额项目内容做了大量的增加、补充、和变动。
（一）、钢管安装（氩电联焊）;
（二）、球墨铸铁管及管件安装；
（三）、聚氯乙烯给水管及管件安装；
（四）、PE 燃气管及管件安装；
（五）、PP 一R 给水管及管件安装；
（六）、新型燃气引人管安装；
（七）、多跨桥管制作安装；
（八）、集物箱制作安装；
（九）、集砂箱制作安装；
（十）、箱式调压器安装；
（十一）、不断水开梯；
（十二）、不断气连接；
（十三）、气源置换；
（十四）、相应管道、管件的拆除项目等。
另外还参照其他专业定额补充和调整部分子目，如镀锌钢管安装、钢管安装、X 光探伤等。
五、管道安装
管道安装是第二册管道安装工程的主体章节，其工程量占总工程量的比例较高。本定额中的室外镀锌钢管安装是指埋设于地下或架设于管架上的给水及燃气管道，室内镀锌钢管安装是指架设于建筑物内或建筑物墙上的燃气管道。室外管与室内管分界，以室外管的第一个零件为准。零件（含零件）以外的管道套用室外管道定额；本册定额中的室内镀锌钢管仅适用于老式里弄住宅和工营事团煤气管的安装。本定额中各种燃气管道的输送压力（kPa ) :
（一）、承插铸铁管道、管件按p≤5 kPa 。低压标准考虑的，
（二）、如果安装5kPa＜p≤150kPa 中压承插铸铁管道、管件时，定额人工乘以系数1 . 2 。
（三）、活动法兰铸铁管（SMJ 型机械接口）管道、管件按p≤150kPa 中压标准考虑的，不论安装中、低压燃气管道、管件，活动法兰铸铁管及管件的定额消耗量不作调整。
（四）、不论安装高、中、低压碳钢燃气管道、管件，定额耗量不作调整。管道、管件按p≤1600kPa 高压标准考虑时，定额人工乘以系数1 . 2 。
管道安装中的各类管道有效节长“九三”定额有关说明中是综合取定的，这次修编对各类管道有效节长又进行了综合调整，调整系数公式也相应作了变动。实际施工所用管材（这其中不包括镀锌钢管及桥管）的有效节长和接口含量与定额不符时，定额中的人工、材料、机械台班消耗量可按下列系数调整。
（七）、管道安装长度按设计的管道中心线长度扣除穿跨越工程（如桥管、套管内穿管等）的长度以延长米计算，不扣除阀门及各种管件所占长度。支管管道安装长度从设计的主管中心线开始计算长度。桥管长度以沟底两弯头中心间水平距离计算。
桥管安装是按照通航水面净高5m 编制，如使用斜拉、钢析架等加固措施所增加出来的消耗量可另套相关定额。折拱形桥管仍套本定额。
(八)、桥管安装跨度指起迄点支墩间水平距离，如实际跨度不同时，按接近的跨度选套，其中人工及机械消耗不作调整，管材可按实际长度调整。定额中排气阀系给水工程专用，燃气工程使用本定额时应扣除。
本次修编时桥管安装增加50m 和75m 跨度各11 个子目。
1 、50m 跨度桥管以15m 、20m 、15m 的主跨分档，以4 个立柱计算托架抱箍；75m 跨度桥管以15m 、20m 、25m 、15m 的主跨分档，以5 个立柱计算托架抱箍。定额子目中已考虑了桥管托架及两端的防护栅。定额子目中未考虑桥管桥管内外涂、落水、加强箍的耗量，施工时可根据实际桥管工程量另行计取
2 、托架抱箍材料消耗量是参考自来水设计院图纸计算的，实际施工时，可按具体桥桩数及具体尺寸，按实进行换算。切割、焊接消耗量均参照全统定额焊机焊条消耗量计算取定。
3 、桥管换气阀改为复合式排气阀（燃气工程套用相应子目时，应扣除该项材料）
改配标准如下（型号MK 一CAR )
4 、除镀锌钢管外，明管敷设的管道工程套用本章相应定额，人工乘系数0 . 8
5 、埋设钢套管（不包括顶进套管），按套管管径套用安装项目，套管长度按设计图纸确定。套管内穿管长度按套管长度每端各加lm 。
6 、管道安装总工程量不足50m 时，管径φ≤300mm 的，其人工和机械台班耗用量。乘三系数1 . 67 ，管径φ＞300mm 的，其人工和机械台班耗用量乘系数2 ，管径φ＞1600mm 的，其人工和机械台班耗用量乘系数2 . 5 。
7 、铺设临时管道套用定额时，其管材、管件消耗量应乘损耗系数计取。（铸铁管损耗系数为0 . 3 ，镀锌管损耗系数为0 . 1 )
8 、燃气管道铺设套用钢管安装（电弧焊）、桥管安装及套管内铺设钢管项目时人工及二机械乘系数1 . 08 。
六、钢管件制作、阀门及管件安装
在钢管件制作中主要包括弯头、三通、异径管的制作项目，弯头制作又分为30° 、45°、60°、90°四种。
钢管件制作的重量是按S311 及通用设计图TG41 等计算的，管壁取定同直管安装。
如设计要求采用其他度数或非标设计时，其工序操作人工、机械相同，实际使用时可按实调整钢管消耗量。
焊接弯头制作是考虑用钢管切割后重新组装的，22°30’一30°按二拼一缝；45°一60°按三拼二缝；90°按五拼四缝取定。
异径管的重量是按S311 给水排水标准图集确定的。小于等于500mm 按一道直缝考虑的。管径大于等于600mm 按二道直缝考虑的。
在碳钢管件与管架制作中，已将清理焊缝的砂轮片耗用量考虑在内，不再另行计取。
在碳钢管件制作与安装中，以个为计量单位；铸铁管件安装，以件为计量单位；管架制作与安装，以吨为计量单位；钢管挖眼接管，以处为计量单位。
异径管制作与安装中，以大口径管为计算依据。如DN1000×DN500异径管，应套用DN1000 子目。
钢管挖眼接管，以支管口径计算工作量。如在DN1000上接DN300 支管，应套DN300 子目。
弯头（异径管）安装项目中，当弯头（异径管）采用外购成品件时，可计取弯头异径管主材费，如果采用自制成品件不能计取主材费。
为了保证管口焊接质量，根据规范要求，增加了电焊条烘干箱的机械台班。
丝接阀门安装
根据施工规范规定：“对管口切割的坡口加工，应用机械法”，定额中规定：Dg ＜ 40 以内使用手工锯锯断，Dg ≥40 采用管子切断机。Dg＜40 以内手工套丝，Dg ≥40 采用电动套丝机。
法兰阀门安装
本定额子目在法兰阀门安装材料耗量中，只包括一片垫片和一副法兰用螺栓，但未包括法兰。
法兰阀门和法兰安装项目所用的螺栓按实际用量加损耗率计算。可参照《 法兰螺栓用量表》 计算。
法兰阀门安装未包括解体试压。如法兰阀门需解体试压按阀门安装另增10 ％考虑，解体研磨按另增2 ％考虑。
法兰阀门安装适用于各类型法兰阀门的安装，安装范围仅限于阀门本体安装。不包括切管、法兰焊接以及连接阀门的管件和法兰安装。也不包括接长杆和执行机构的安装，如发生此类项目可按设计要求套用相应定额子目。
丝接阀门安装适用于各类内、外螺纹阀门的安装。包括切管、套丝、安装、试压。因而选套定额时应注意这一点。
铸铁管件安装
铸铁管件安装按材质分可分为灰口铸铁和球墨铸铁，按接口施工工艺不同又可分为石棉水泥接口、青铅接口、胶圈接口、以及燃气的SMJ 机械接口。
（一）施工工序、方法：
碳钢法兰安装
每片碳钢法兰安装包括半片垫片和半副法兰用螺栓。法兰安装项目所用的螺栓按实际用量加损耗率计算。可参照《 法兰螺栓用量表》 计算。
施工工序和施工方法：
材料取定依据：电焊机依据八六年《 全国统一安装工程定额》 焊接材料消耗定额、法兰焊接项目取定，砂轮片依据安装定额第六册相关子目数据取定。垫片按石棉橡胶板考虑，如设计有特殊要求时，可作调整。
机械台班仍按原“九三”定额取定。
钢管件安装（电弧焊、氩电联焊）
材料、机械台班参照原“九三”定额取定。
2 、工程量计算规则
( l ）钢管件制作与安装以个为单位。
( 2 ）钢管安装中“S 弯”可按定额乘以2 , “元宝弯”可按定额乘以4 ，套用钢制管件安装定额子目。
( 3 ）钢管开洞接管应按支管口径计算。如DN800 钢管安装中开DN500 支管，应套用定额DN500 子目。
( 4 ）钢三通、钢异径管的制作应按大口径计算，如DN 1000×DN500三通，应套用定额二DN1000 子目。
( 5 ）钢管安装中预留安全人孔，如无设计要求，应套用定额中钢管挖眼子目。
( 6 ）在钢制成品管件制作中，如在现场加工，使用有内涂衬钢管时，可按相应定额中的人工乘以1 . 1 系数。
( 7 ）钢闷头如作为临时泵验使用，按四次摊销进人工程成本，计算时，应按其价值乘以0 . 25 系数。
七、拆除工程
拆除工程是指非破坏性的管道及管件拆除。施工工序及施工方法见各节施工内容。
人工消耗依据全统市政劳动定额及全统安装劳动定额有关说明取定或推定。
卷板钢管拆除定额系新编，口径大于DN1200 的劳动定额缺项，按同类子目递推如下表所示：
全统市政劳动定额（85 ）气、电焊割管每1 个口的劳动定额
机械台班的取定：吊车台班根据拆除管道的小组成员（按4 人一组）的产量配备，不乘机械幅度差；载重汽车台班根据吊车台班的50 ％取定。
拆除的可利用管道及管件，其残值应在工程总造价中扣除。
八、防腐蚀及探伤工程
（一）管道除锈及外防腐、根据管道外表面积计算。人工材料与机械台班消耗量参照“九三”定额取定。
（二）管道内外防腐适用于新旧给水管道及钢管件的防腐，定额已综合考虑了现场施工因素。
（三）钢管内外防腐均不包括使用机械进行翻转施工，需要时可按施工方法另行计算。水泥砂浆内防腐厚度取定如下：
水泥砂浆的水泥与砂重量比为1 : 1 . 5 ，水灰比为0.47 ，每m3 水泥砂浆配合比中32 . 5 级水泥取定为0.8t 、黄砂1 . 2t 。
本次修编根据目前给水管道施工现状，极少发生地下旧管管道内喷涂水泥砂浆，因此考虑将钢管（铸铁管）喷涂水泥砂浆（地下管）子目改为钢管（铸铁管）喷涂水泥砂浆子目，并删除了子目中刮管机、冲洗机台班。如果发生地下旧管管道内喷涂水泥砂浆，可按相应子目增加有关机械台班。
管道内外防腐均按延长米来计算。
钢管的接口防腐、伤口修补执行同口径子目。补口宽度综合取定为0 . 6 米；补伤工作量以每100 米取1 . 0 米计算。
碳钢管道外表面缠塑料布，以钢管外表面积计算，计算单位为平方米。各种规格钢管外表面积见下表

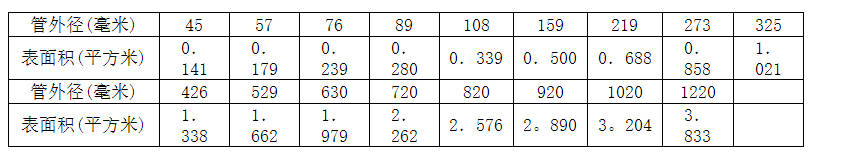

钢管外表面积计算表
单位：平方米／米
管道超声波探伤：见章节说明及工程量计算规则有关条目。其检测范围内的打磨工程量按展开长度计算。超声波探伤所需各种对比试块的制作，发生时可根据实际情况另行计算。
管道X 射线摄影：见章节说明及工程量计算规则有关条目。管道焊缝X 射线摄影中，每个接口焊缝拍片量，应按设计规定计算。如实际无规定则按工程量计算规则中有关表式计算。管道X 射线拍片量按现场实际拍片张数计算。
无损探伤均按正常情况考虑。
牺牲阳极的定额取定量根据施工实际进行了调整，增加了铝热焊剂等材料，按实际需要套用相应定额时，可按实调整材料耗量。如铜导线长度定额取定量为24 米，实际如超过定额士10 ％时，可按实调整铜导线材料费，其他的不作变动。
九、煤气设备及材料制作及安装
（一）、调长器（波形管）安装
1 ．施工工序及方法取定
2 ．材料及机械台班仍参照原“九三”定额。煤气波形补偿器（调长器）是按三波考虑的，如采用三波以上者，其人工消耗量乘以1 . 33 系数，材料及机械台班消耗不作调整。
（二）、检漏管安装、聚水井安装：基础数据仍按九三公用定额原稿取定。聚水井安装中，包括了聚水井主体及附属设备（如头部装置、井盖），不包括连接聚水井的管件、接长管的安装，如发生可按设计要求套用相应定额。
（三）、调压器安装
本节子目的编制基础数据是按新编全统市政工程燃气册及“九三”公用定额综合取定的。雷诺试调压器安装是指调压器两侧三通以内（包括三盘三通）的主体调压器、中低压遥辅助调压器、指挥器、平衡器、旁通管道、直通管道、各种管件、各种阀门、托（支）架。不包括安全放散装置、蔡油分离器内测压装置的安装，如发生其中的安装项目按实际数量套用相应子目。
（四）、燃气表、灶具安装，编制基础数据按“九三”定额进行了综合取定。燃气表安装按表具类型及流量分类，燃、灶具安装按燃、灶具类型及口径分类。燃气表、灶具安装中室内管连接煤气表具时，以室内管（近墙体）水平向的最后一个零件（弯头或三通）为界。零件（包括零件本身）以后的管道套用表、灶具安装定额。燃气表、灶具安装中，不包括表托、支架、表具或燃具基础。
表具安装中已考虑了电焊条及电焊机台班的耗用量，用量较大的已单列。用量少的体现在其他材料费和其他机械费中，计算时不得再另行计取。
燃、灶具安装不包括阀门（灶前球阀、友任开关除外）安装，如设计要求安装阀门时，可套用相应定额。
十、给水设备及材料制作与安装
室外消火栓：子目编制系根据88S162 ,S143 计算，基础数据同管件安装。
水表安装：子目编制系根据S145 计算，基础数据同管件安装。
钢承口、钢套管、钢闷头制作：编制基础数据同钢管件制作。钢集物箱、集砂箱制作，根据自来水设计院图纸计算工程量（见下表）。人工及机械消耗参照全统安装第十三册非标准设备制造中碳钢容器相关项目换算。
十一、管道消毒、试压及吹扫
（一）施工工序及施工方法
装拆临时管线或打压设备、消毒冲洗；水袋充气加压、找漏。排水或清除杂物等全部过程为人工。
（二）管道的强度实验和气密性实验项目，均摊销了管道两端所需的卡具、盲板、临时：管线用的钢管、阀门、螺栓等材料的消耗。
（三）管道的强度实验和气密性实验，不分材质和作业环境均执行同一定额。
（四）强度实验和气密性实验子目消耗量中，已包括了一次试压的人工、材料和机械台班的耗用量。强度实验和气密性实验项目，分段实验合格后如需总体实验的，或由于非施工原因发生二次和二次以上实验时，其消耗量另计。
（五）基础数据仍按“九三”定额相关项目。其中管道清通及管道气源置换。是按实测数据综合取。
十二、管道新旧管连接
管道新旧管连接是采用连续施工作业，并综合考虑了新旧管连接时带水、带气操作，施工干扰等因素。
管道新旧管连接施工工序和施工方法与其他管道安装施工工序和施工方法基本相同。
管道新旧管连接中包括三通、短管、平承、平插及套筒的安装，但未包括弯头、异径管及阀门的安装。如发生时可按实际发生数量套用相应定额。
管道新旧管连接子目中未包括支墩、阀门井等工作内容。
不断水连接子目中不断水连接专用机的机械台班已包含工艺阀门。如采用立式不断水连接专用机则应扣除工艺阀门价格。
燃气管道新旧管连接施工工序和施工方法与给水管道新旧管连接基本类同。考虑燃气施工的危险性，在带气操作口径较大时（DN300 以上）增加了工程抢修车台班。
断水开梯损失水量计算，已计人定额耗量之中，本节定额编制基础数据参考了原上海市公用事业管理局编制的公用管线小型工程预算定额（95 年）经平衡后取定的。
钢管新旧管连接
钢管新旧管连接施工工序和施工方法与钢管管道安装基本相同。
燃气钢管新旧管连接施工工序和施工方法与给水管道新旧管连接施工工序和施工方法基本类同。
本节定额编制基础数据参考了上海市公用事业管理局编制的公用管线小型工程预算定额（95 年）经平衡后取定。
钢管新旧管连接（不断水／不断气开梯）基础数据均是按实际测试值综合取定。工程量计算规则
（一）、管道新旧管连接以断水管管径套用定额，如新排DN300给水管，在DN500上开梯，按DN500 套用定额。
（二）、断水范围包括开梯管中心线两边2 米位置，凡属断水范围的拆管、安装管件等内容（除说明规定外）的工作量均包括在定额内，使用时不作调整。
（三）、管道安装因交通、障碍、过路、过河等发生的空管接拢，参照末端接拔内容，其人工、机械乘以0 . 5 系数。
新旧管连接，如主材为混凝土管时，其人工按铸铁管乘以1 . 2 系数。
第三节 电车馈触线网工程
电车馈触线网工程是《上海市公用管线工程预算定额》（2000 ）中第三册。本册定额包括电杆工程，触线网工程，馈线网工程共三章一百八十八个子目。比“九三”定额增加了六十七个子目。
一、电车馈触线网工程预算定额的使用范围
（一）．本册定额的使用范围包括从送电端的电车整流变电站至受电端架空接触线网的电车架空馈、触线网系统及电车交直流电力电缆线路。电车整流变电站内的交流高压进线及站内设备本体安装可参照其他专业定额。
（二）．本册定额适用于本市行政管辖范围内的电车馈、触线网工程的新建，扩建或改建工程。不适用于电车馈触线网大、中修和维修工程。本册定额中未包含的项目，可按预算定额相近分项计算。
二、电车馈触线网工程预算定额的编制原则和数据取定
（一）．章、节划分：新定额仍维持“九三”定额的章节划分模式，本次修编实行量价分离，新定额所有消耗均以实物量形式表示。
（二）．人工：本册定额的人工消耗量包括基本用工和其他用工，但不分列工种和级别，均以综合工日表示。本册定额的人工幅度差统一取为10 ％。
（三）．材料：新定额内所列的材料不再分为计价与未计价材料，子目中消耗量均按原“九三”定额消耗量复核修订。对用量少的零星材料列入其他材料费按总材料费的百分比计列。
材料损耗率采用全统建筑安装预算定额中的材料损耗率
（四）．机械台班：考虑到电车供电网工程室外流动及按车组组织施工的特点，本定额仍按“九三”定额的消耗量移植。
本册定额所综合的内容和含量，系经过测算比较分析后取定的，除定额中说明允许调整者外，一般不作调整。
三、本册定额与其他有关定额的关系
（一）．电车馈、触线网工程中如遇拆除工程，人井砌筑工程，土方运输，打拔工具桩工程等，均按公用管线定额第一分册“通用项目工程”相应定额执行。
（二）．其余缺项部分可参照本市市政工程预算定额及安装工程预算定额的相应子目篇执行。
四、本册定额使用中应注意的问题
本册定额是按非带电作业情况编制的，如需要带电作业时，如带电调试，馈线检测情况下，所增加的材料、工时和机械台班可按实际工作量大小，另行计算。
本册定额内材料定额包括了直接消耗在安装工作内容中的使用量和规定的消耗量。一般情况下不得再另外计取材料损耗。但电车触线、电力电缆和控制电缆的损耗率，不包括因架设或敷设的弯曲及弧度（张力温度调整所需要的）而增加的长度，该部分长度应按规定或设计计算说明计取材料消耗费用列人直接费。而不得计取其他费用。
五、有关各章的编制说明
第一章电杆工程
（一）本章定额子目包含：施工定位、人工开挖杆基路面、电杆坑挖土方、立电杆、电杆拆除、底卡盘制作、现浇电杆混凝土基础、拉线安装、墙眼、回填夯实，电杆油漆等子目。
（二）本章定额编排形式仍按“九三”定额，工、料、机消耗量均参照“九三”定额，人工消耗量部分按全国市政工程统一劳动定额及全国建安工程统一劳动定额（1985 ）进行了重新计算，校核。
（三）土质分类：本定额参照全国统一市政劳动定额及“九三”定额第一分册通用项目工程册进行了修改，以便与其他各册保持统一。
（四）土方边坡系数的规定参见下表
（五）杆基挖坑的土方量按施工图杆基尺寸及标高，分别不同土质，以“立方米”为计量单位。
操作裕度规定
按基础设计的实际底宽（不包括垫层）每边增加为：
1 ．一般杆坑均为0．2m
2 ．泥水坑，流砂坑为0 . 3m
（六）．本章定额这次修编中杆坑挖方按全统市政劳动定额进行了重新计算。对部分系数进行了调整，“九三”定额考虑上海地区地下水位较高，杆坑截面较小，施工点分散，土方量不多而多数杆坑需人工排水。并且随着坑深增加，施工操作难度也增加。根据全统市政定额规定：土壤含水量超过25 ％以上时，由于土壤容重增加和对工具的粘附作用，挖运一、二、三、四类土时，人工和机械可乘系数1 . 18 ，另外小型土方工程人工和机械可乘系数1 . 10 ，但对挖土深度不作调整，该二项系数相乘其综合系数为1 . 298 。本次修编中我们根据全统建安定额送电线路安装册编制说明规定的杆坑深度调整系数为杆坑深度在2 . 0m 以内系数取为1.0 ，杆坑深度在3 . 0m 以内系数取为1 . 3 。对综合系数作了适当调整，“九三”定额子目中1 . 298 系数取消，改为以杆坑深度调整系数调整，放人章说明。这样定额子目水平有所提高并又能较好地与原定额衔接，也较为合理。
（七）．若同一坑中出现多种土质时，选用厚度及比重较大的一种确定其类别，凡出现流砂土层时，全坑均按流砂坑计算。
(八）、本册定额已考虑了电杆施工时离电杆堆放点50 米以内的运输工作量。由于场地限制等因素而发生的电杆两次搬运费用可按实际计算。电杆的两次搬运费只计实际发生的机械台班及人工消耗量。
施工过程中，如采用的机械品种规格与定额不符时，定额消耗量不作调整。
（九）、本章定额对杆坑的土方清运，电杆150 米以上搬运均未考虑，可按实另行计算计人直接费。
（十）、本章钢电杆油漆定额子目已综合考虑了刷漆及补漆工作量。
第二章触线网工程
（一）本章定额包括：绷线安装、蝙蝠拉铁安装、桥型拉铁安装、单臂梁安装、链线施放、链线安装、锚线安装、触线施放安装、触线连接安装、触线锚线安装、吊线器安装、大夹板安装、型钢排、槽钢排、引线子安装、枢纽设备及分段绝缘器安装、触线网调整、检查，新旧触线网连接等。
（二）本章定额编排形式仍按九三定额，所有子目工、料、机消耗量均移植九三定额，人工幅度差由15 ％降为10 ％。
（三）本章定额增补了新旧触线网连接子目，其工、料、机消耗参照全统市政《 电车供电网工程》 册原计算底稿，根据工艺工序相类似的子目进行移植换算。增补的拆除子目是根据实际施工情况并参照市政补充劳动定额中相关项目的安拆系数进行折算的。
（四）．触线，链线施放安装分别按不同规格，以“千米／对”为计量单位。其中触线，链线的施放长度计算公式如下：
L ＝[1＋13 g2 / 24H2] ×2 ( m )
式中l 一表示当量跨距，单位：米
g 一表示触线每米的自重
H 一表示触线的设计张力
M 一表示每千米／对内当量跨距数
（五）绷线安装以“条”为计量单位。各种形式的绷线安装已按道路的宽度进行综合，工日和机械台班不得换算。
（六）枢纽装置安装以“组”为计量单位，但不包括枢纽装置的绷线及锚线的安装。
（七）章节有关问题的说明
1 . “九三”定额中绷线安装未含绷线消耗量，本次修编中予以确定，绷线消耗量是按城市道路的平均路幅宽度综合制定的，本章按现有城市规划标准道路两快两慢车道（平均路幅20m ，当量跨距33m ）制定。绷线斜率参照现行施工规范。实际如路幅超宽，材料可按实调整。工日和机械台班不得换算。
2 ．链线施放，触线施放不分结构形式，不分档距其工日和机械台班不得换算。施放单根链线或触线时，可按相应定额子目乘以系数0 . 6 。
3 ．分、并线器安装子目中不包括分、并线器的绷线和锚线安装。
4 ．部分材料，部件若规格变动，可根据设计规格确定材料用量，工日和机械台班不得换算。
5 ．分线器、并线器、交叉器组合架设时，可按施工图纸的设计用量调整型钢排、槽钢排或其附件及引线子的用量。枢纽设备组合架设安装相关子目的人工和机械台班应乘以系数0．9 。这主要考虑了组合架设时工效相应提高。
6 ．新旧触线网连接中涉及枢纽设备拆装时可按枢纽设备安装的相关子目乘以系数1 . 2 。这也主要考虑了新旧触线网拆装工程较之新建线网有一定难度，与原线网还有一个调整平衡的工序。
第三章馈线网工程
馈线工程包括架空馈线工程和地下电缆敷设工程。
（一）本章定额包括：横担安装、馈线架设、悬式绝缘子、转角接头安装、馈入点、均压线安装、电缆沟挖填土、电缆沟铺砂盖保护板、电缆敷设、电缆保护管敷设、电缆中间接头制作安装、电缆终端头制作安装、电缆试验、馈电箱安装、避雷器安装、横担拆除，馈线拆除等包子目。
（二）本章定额编排参照“九三”定额，除人工消耗量按全国统一市政劳动定额及全国统一建安劳动定额对原“九三”定额计算底稿进行核算修订，并且人工幅度差由原13 ％降为10 ％外，其余均移植“九三”定额。对部分子目人工及机械台班作了较大幅度调整，如横毛担安装，本次修编取定的人工、机械台班定额消耗量仅为“九三”定额消耗量的70 ％左右，万但对原人工、机械台班定额消耗量偏低的子目，如电缆敷设子目，“九三”定额人工消耗量仅及安装定额同类项目消耗量的1 / 6 左右，本次修编时为保持平衡，对消耗量略作了调整。诬（三）馈线工程施工必须满足一定的敷设或架设要求。根据施工实际情况，增放线缆施工有一定的难度，因此这次修编时，对增放馈线规定可乘以1 . 1 系数。
地下电缆敷设要求及工程量计算
1 、在电缆敷设前，应检查电缆型号和规格、电缆盘的盘号和长度是否与设计规定相同。
2 、电缆和其他地下管线、铁路和公路交叉平行时，应满足表中规定的距离。
电缆和其他设施平行或交叉的最小距离
注：表中括号内数字是指电缆穿管保护或隔板后允许的最小距离
3 、单芯纸绝缘电缆的弯曲半径应大于电缆外径的25 倍，而三芯的则要大于15 倍。聚氯乙烯护套电缆的弯曲半径应大于电缆外径的10 倍。电缆引出地面时，在地面上2 米部分一般要用ф75mm 的钢管保护，钢管应用卡箍固定在电杆上，它的根部埋人地下深度应不少于0．2 米。因此电缆、馈线施工长度必须考虑一定的施工预留量。或按图纸要求计取。
4 、直埋电缆沟挖填土
直埋电缆沟挖填土土方工程量计算可按下表选取，如果直埋电缆沟槽挖填土深度不同时，也可按实际沟槽深度和宽度计取土方工程量。
注：沟槽上口宽度以500毫米，下口宽度以400 毫米，深度以750 毫米计算，每增加一根的沟宽增加170 毫米，埋深从自然地平算起。土质分类详见第一章电杆工程说明。埋深＞750 毫米时，多挖的土方量另行计算。
电缆沟槽的土方开挖和回填，应扣除路面和基层开挖部分的实际土方量，并按沟槽的不同土质套用电缆沟挖填土定额子目。
计算规则如下：
( l ）直埋方式：V＝a×L×h＝［0 . 6 + 0 . 35 ×（n 一1 ) ] × ( h 一b ）×L (m3)
( 2 ）保护管方式：V＝a×L×h＝［n / 2×（d＋D ）＋0 . l× ( n 一l ）＋0 . 4 〕×( h 一b ) ×L ( m )
式中：n 一电缆并列埋设根数
a 一沟槽平均宽度（m )
L 一沟槽长度（m )
h 一沟槽深度（m ) h＝C＋d
b 一路面厚度（m )
c 一电缆埋深（m )
d 一保护管外径（m )
D 一保护管插口外径（m )
电缆人井及沟槽的砌筑可按照第三章第四节中工程量计算规则计取。
5 、电缆敷设定额按标准电缆每米重量分列子目。定额中为常用规格电缆。如电缆规格不同时可以抽换。同时应注意消耗量不作调整。
6 、电缆终端头及中间接头均以“个”为计量单位。一根电缆有两个终端头，中间接头根据实际需要确定。
7 、电缆沟槽的揭、盖保护板按次以延长米计算。
8 、电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增加保护管长度：
( 1 ）横穿道路，按路基宽度两端各加2 米；
( 2 ）垂直敷设管口距地面加2 米；
( 3 ）穿过建筑物外墙者，按基础外缘以外加0．5 米
( 4 ）穿过排水沟，按沟壁外缘以外加0 . 5 米。
9 、架空馈线敷设要求及工程量计算
( 1 ）、馈线架设按延长米计算。馈线架设定额均按铝绞线考虑，铜绞线架设按相应截面定额的人工和机械乘以系数1 . 2 计算。在已有馈线线路上，另外新架设馈线时，其人工、机械乘以系数1 . 1 。（系按全统安装工程预算定额（89 ）送电线路工程册规定）
( 2 ）、馈线架设长度应根据架设路径的水平延长米和垂度计取，馈线架设长度计算公式同触线施放项目。另按下表规定增加馈线架设附加长度。
（四）、馈线网工程预算编制中应注意的几个问题：
1 、挖管道沟及电缆沟，不论带挡土板与否，均执行本定额。
2 、本章定额未包括以下的内容：
( 1 ）、敷设项目中的电缆支架制作安装，预埋铁件制作安装及电缆通道和人井制作安装。
( 2 ）、线盘、电缆盘的装运及现场看护。电缆终端与设备的接线。
( 3 ）、挖沟时处理地下、地上障碍物及沟槽排水的用工、用料及机械台班。
( 4 ）、电缆的冬季施工加温工作。
如发生以上工程量，可以套用其他定额子目计取定额直接费。
电缆沟路面修复，按实际发生费用计入施工措施费。
3 、制作安装，电车整流站内电缆与设备连接等可套用安装工程有关定额。
4 、电缆沟槽开挖路面，沟槽排水，构筑物拆除均套用第一分册有关定额。
5 、路面修复工作，除街坊内路面修复套用第一分册定额外，其他套用市政工程有关定额。
